3日專案 圖書館人數管制系統 Day-03 最終回
Hello,大家好我是梅森Mason，今天要繼續昨天的課程，首先 先安裝完Inkscape之後，接著繼續進行剩下三個主題。
用Inkscape繪製鑽孔用的底圖
Step 1

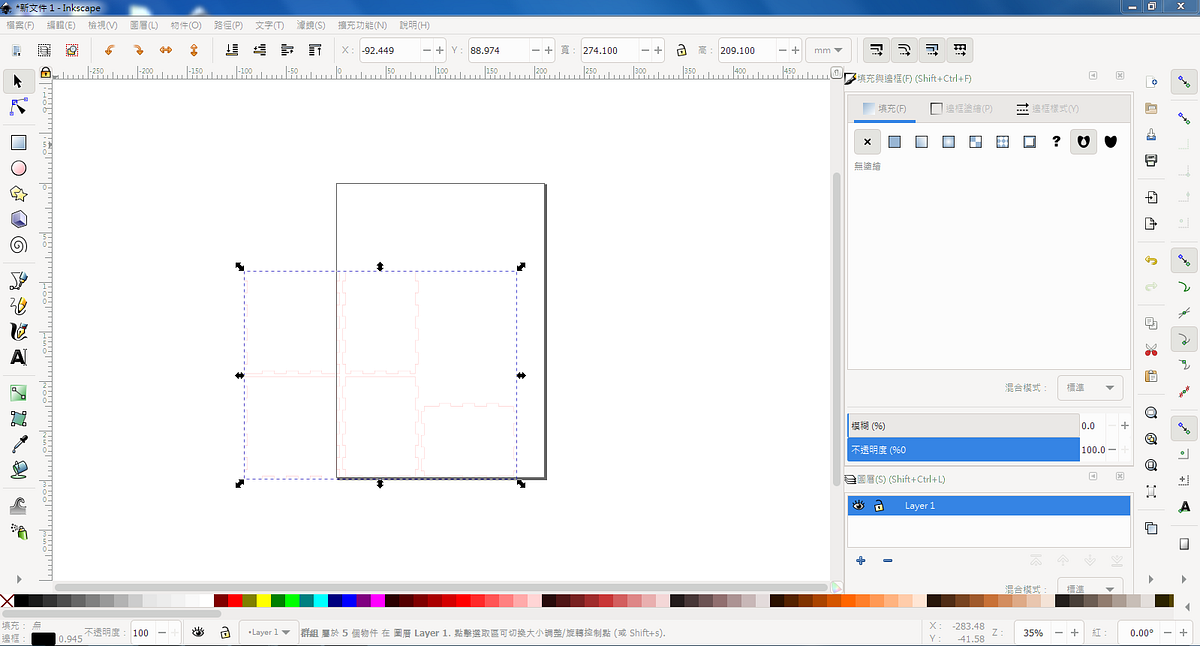

將底圖「匯入」進來

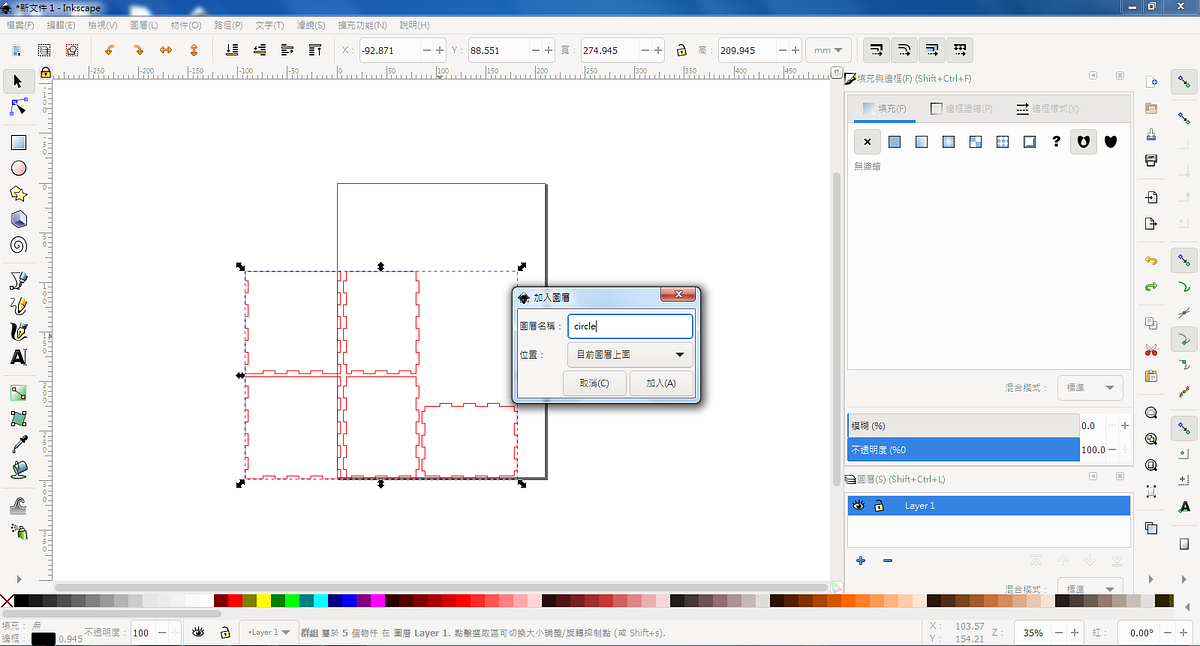

Step 2
新增一個名為”circle”的圖層
Step 3

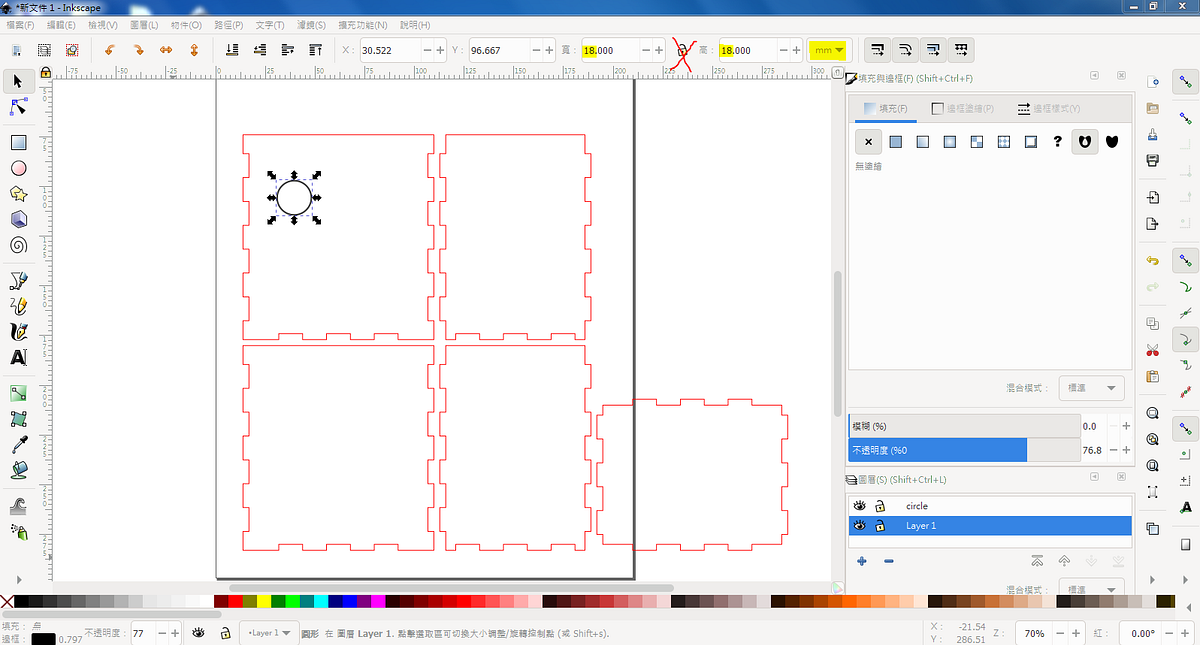

畫出一個圓，將單位選擇成mm，並寬跟高都設為18.000(超音波的直徑)，把鎖定取消(鎖定比例可能會有誤差)

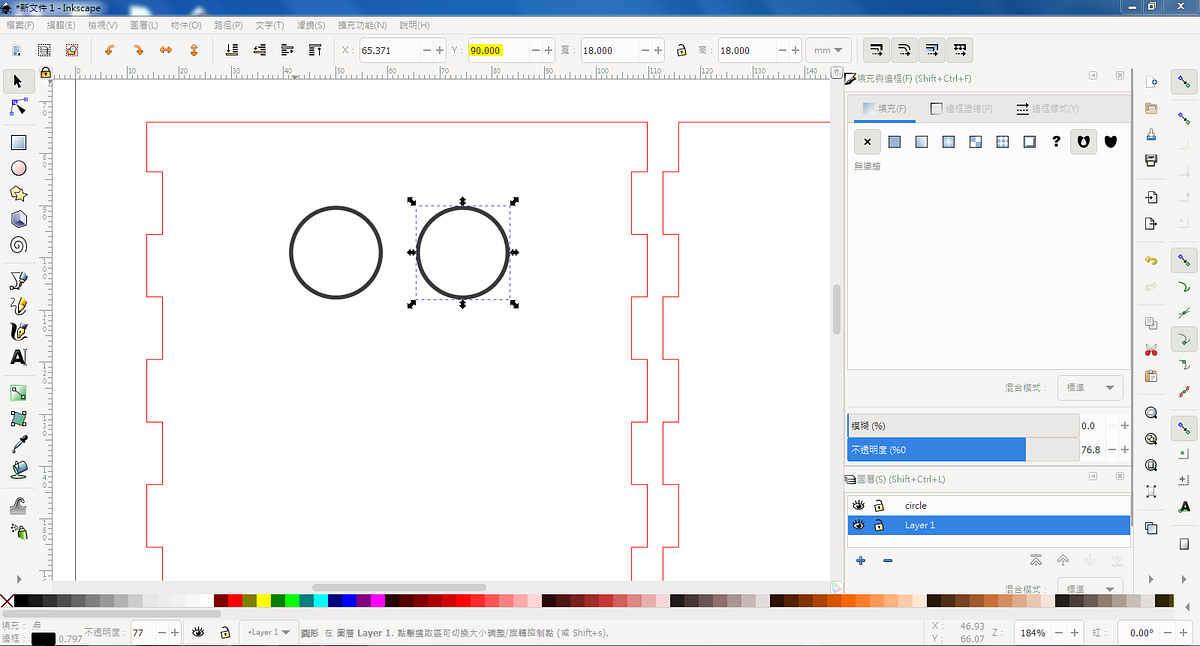

Step 4
在複製一個一樣大小的圓，把Y軸都設為數值A(不一定是90，視情況)
Step 5
把原本的圓的Y軸也設為數值A

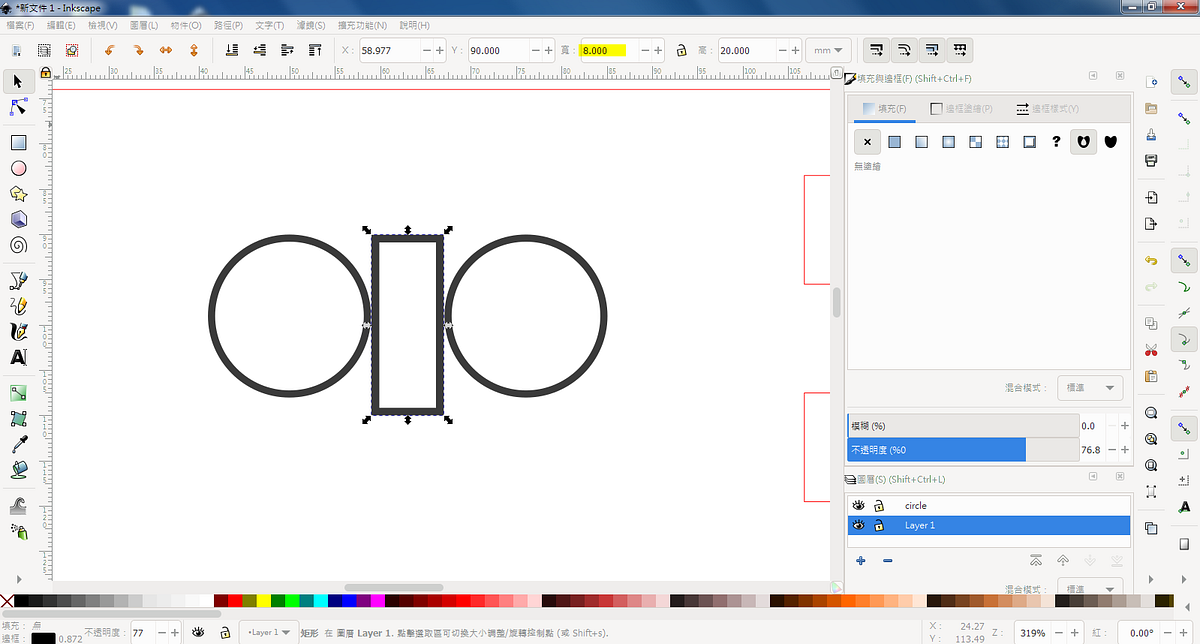

Step 6
因為兩個圓中間有間隔，距離為8mm，所以繪製一個寬為8mm的四邊形
#小知識
如果物件的線條過寬的話，會發生這種情況：
因為雷切機切割時會按照線的交接處切割，所以如果原圖的現太粗，切出來的圖形就會變成一個環

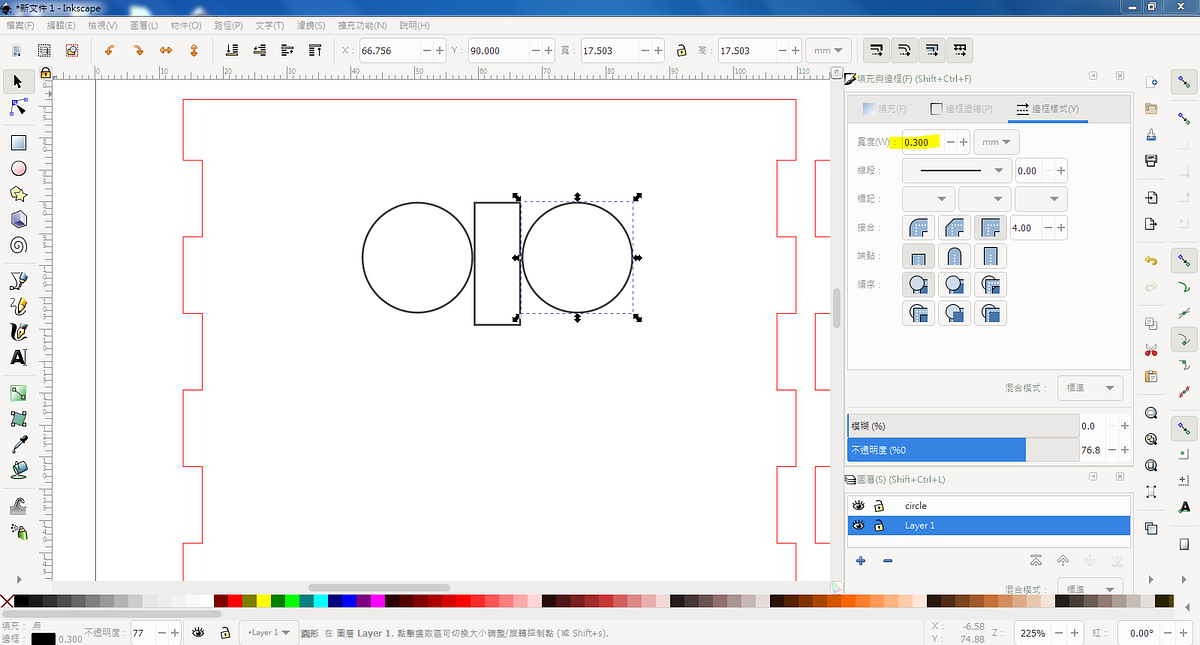

Step 7
把兩個圓的寬度設為0.3mm
Step 8

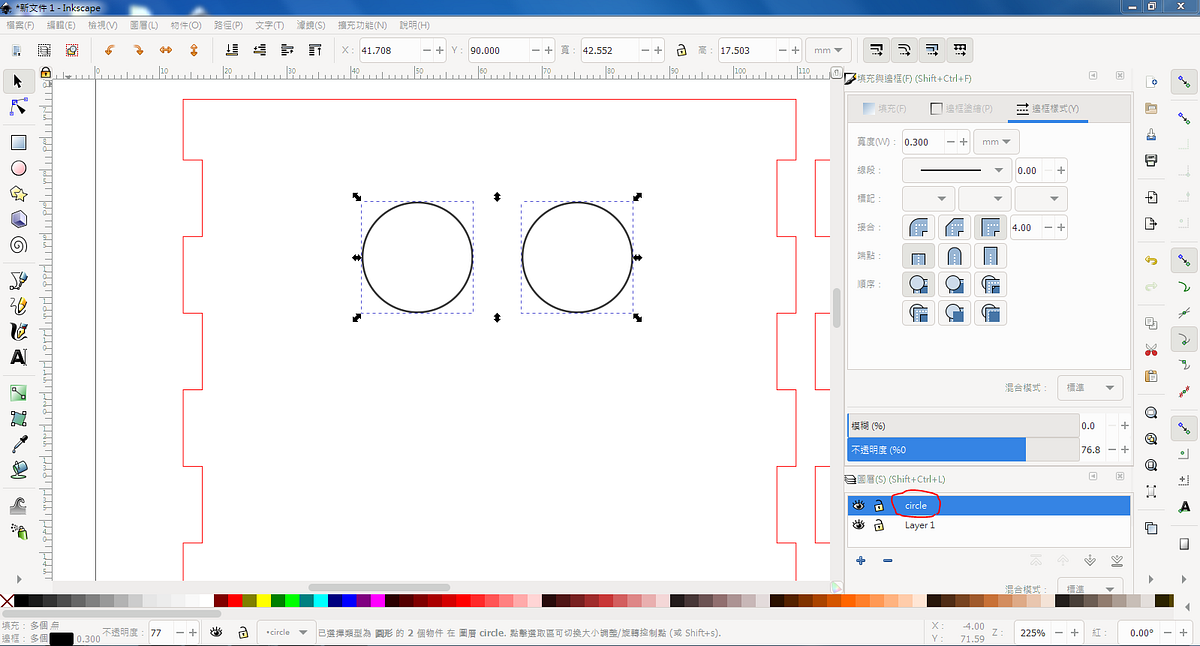

把四邊形刪除，接著再，把兩個圓形換到圖層circle之後存檔就可以開始雷切了
雷切中
編寫電路板程式
等待雷切的同時，先來編寫程式

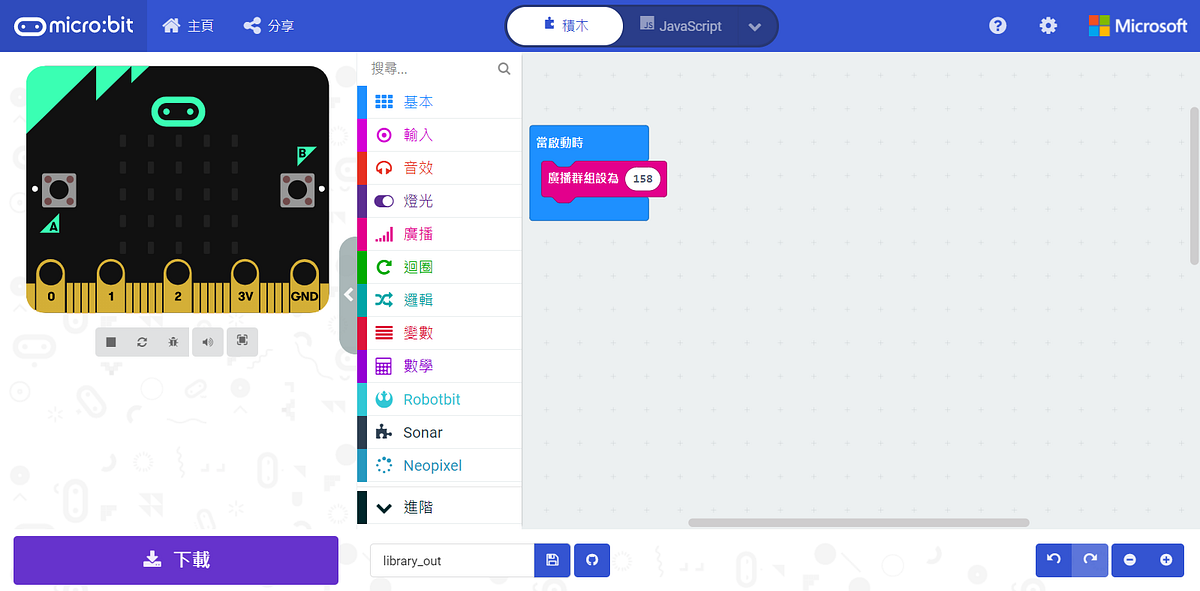

電路板OUT程式 Step 1
按下進階，點擊最下方的「擴充」，在點「robotbit」和「sonar」
在當啟動時將群組設為0255之間的一個數字(就像LINE群組有名字)，但數字進量越奇怪越好，最好不要是020、250~255、十的倍數

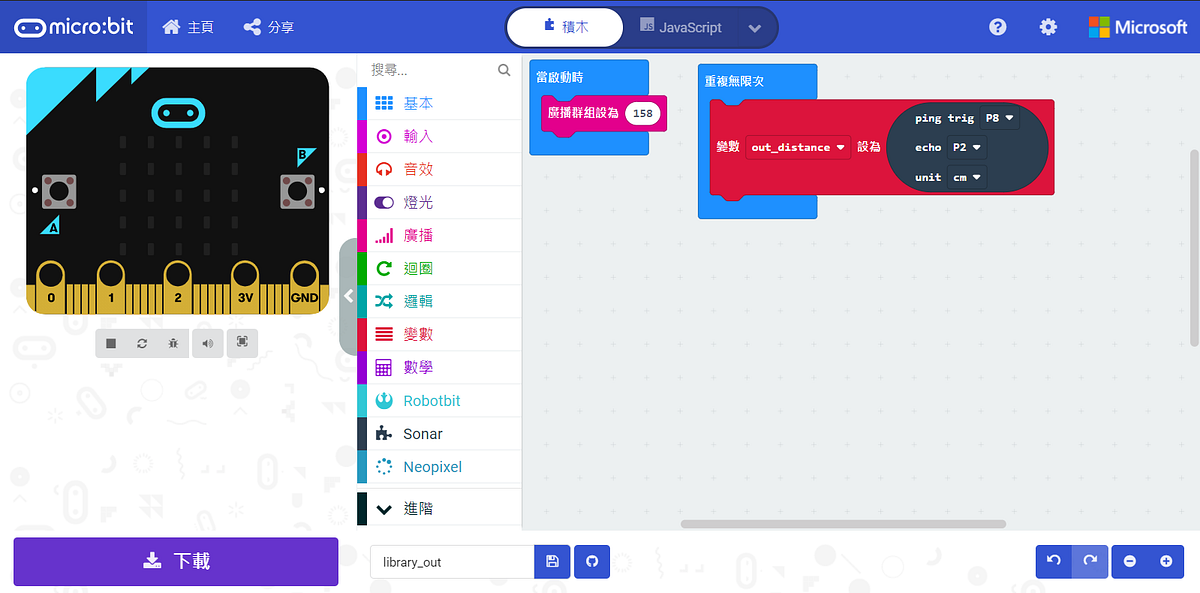

電路板OUT程式 Step 2
再重複無限次裡面設定新變數「out_distance」為「Sonar」裡的唯一一個積木，並把ping trig腳位為P8、echo腳位為P2、unit設為cm(這個變數就會算出距離)

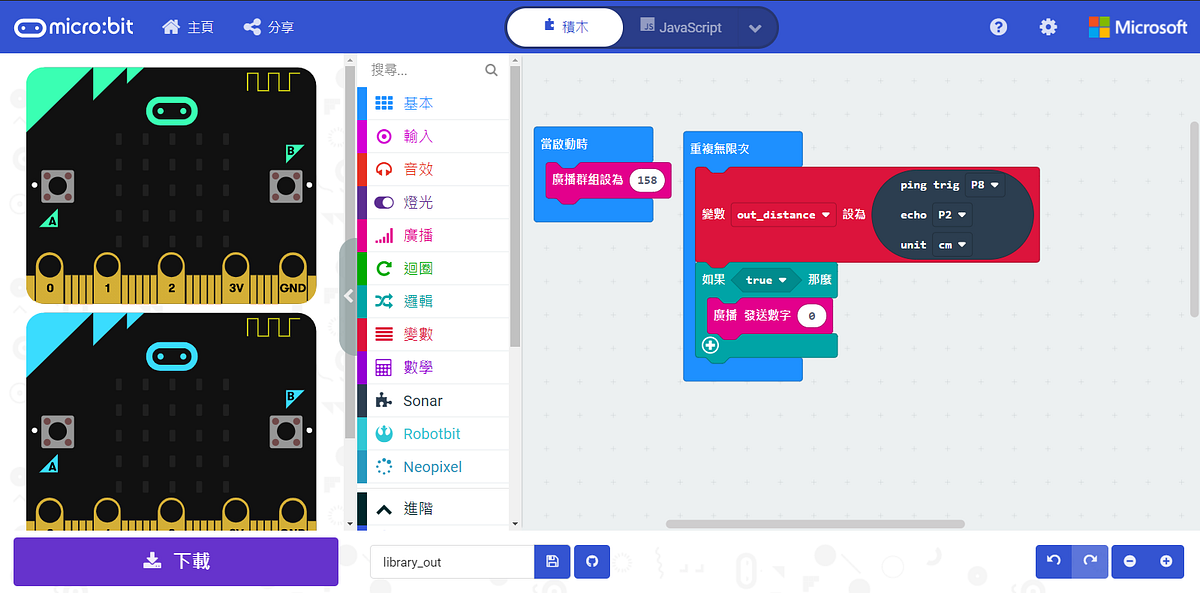

電路板OUT程式 Step 3
拖拉出一個如果true那麼，在中間加入發送廣播數字0，只要條件成立，就會發送0，控制端收到訊息後，就會把人數-1

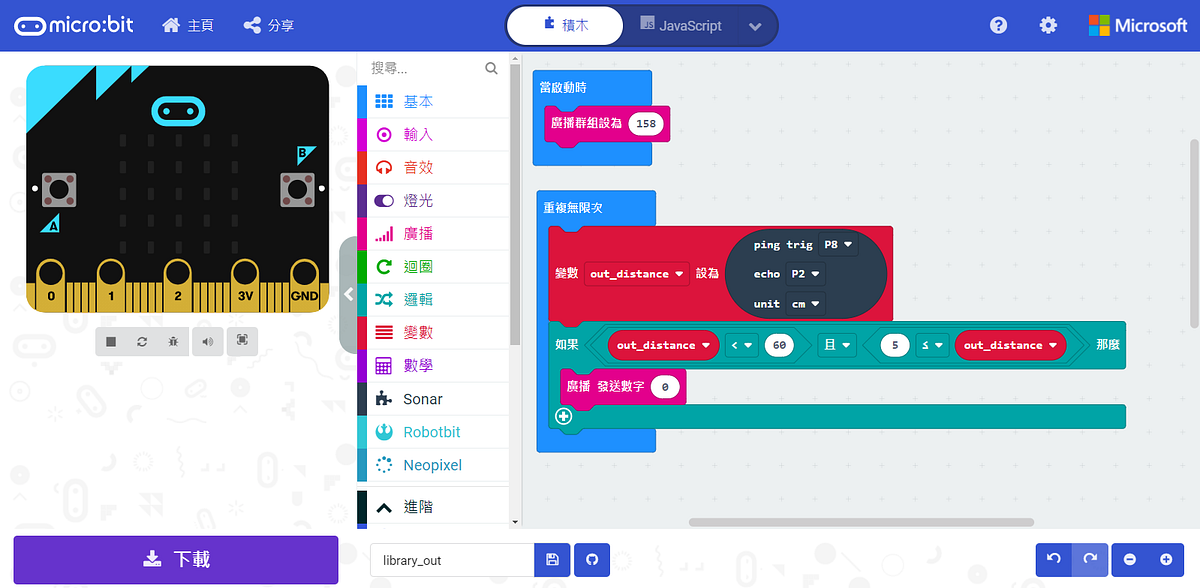

電路板OUT程式 Step 4
拖出一個「且」的方塊，在左側加入一個out_distance<60(距離請按照需求設定)，在右側加入一個out_distance>或=5(因為經過實驗發現，有時候就算沒人經過，距離有時會突然變成0或很小)
電路板OUT程式 Step 5

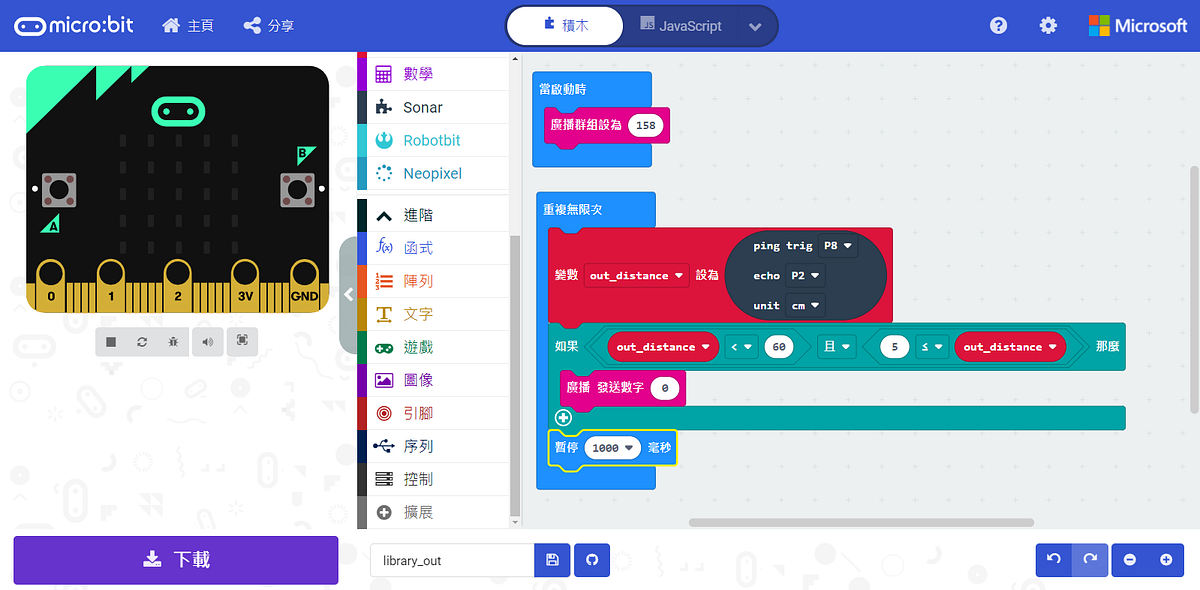

加入暫停1000毫秒，以免間隔太快導致只有一個人通過確算成兩人

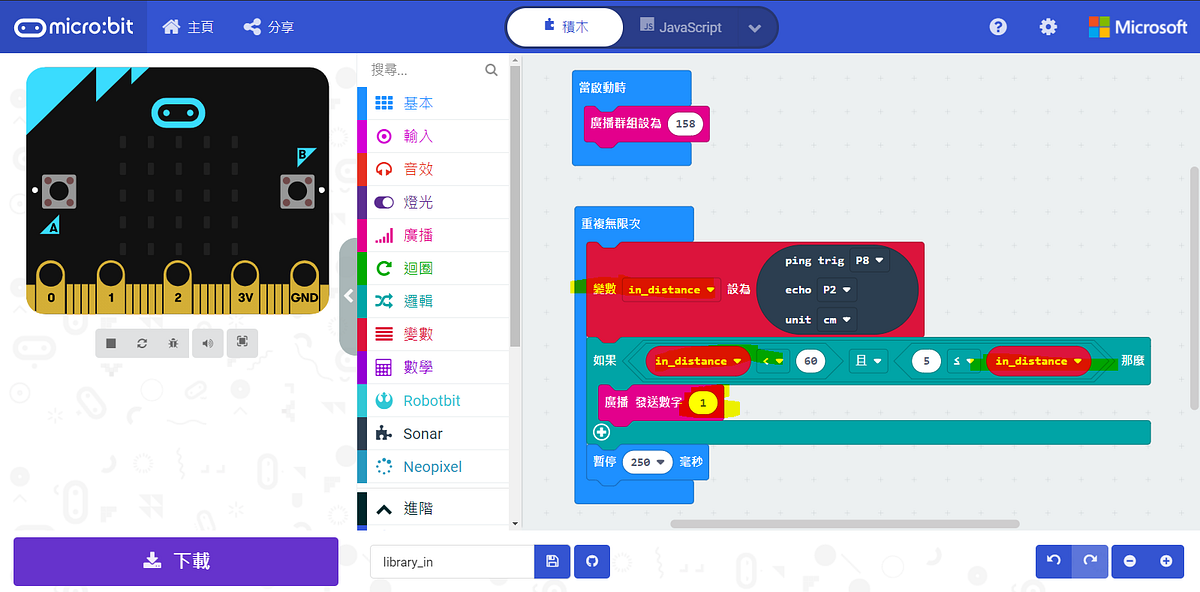

電路板IN程式 Step 1
只要複製電路板OUT的程式，並把變數out_distance重新命名成out_distance，並把發送的數字改為1

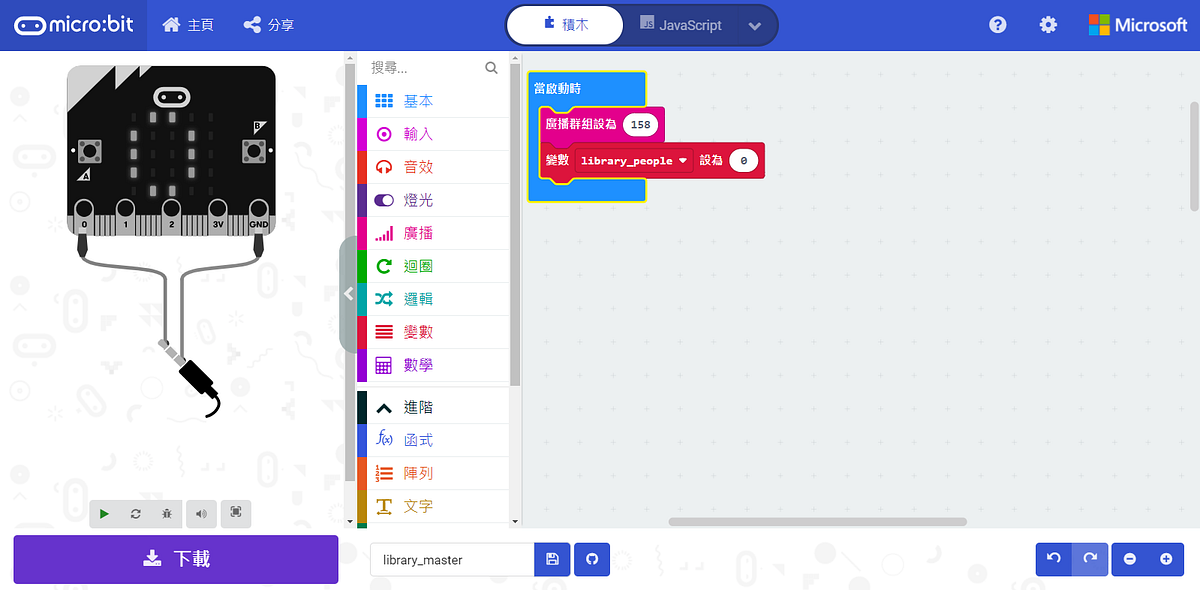

電路板Master(沒有接超音波的那組)程式 Step 1
在當啟動時將群組設為剛剛的群組數字，並設定新變數「library_people」為0(人數)

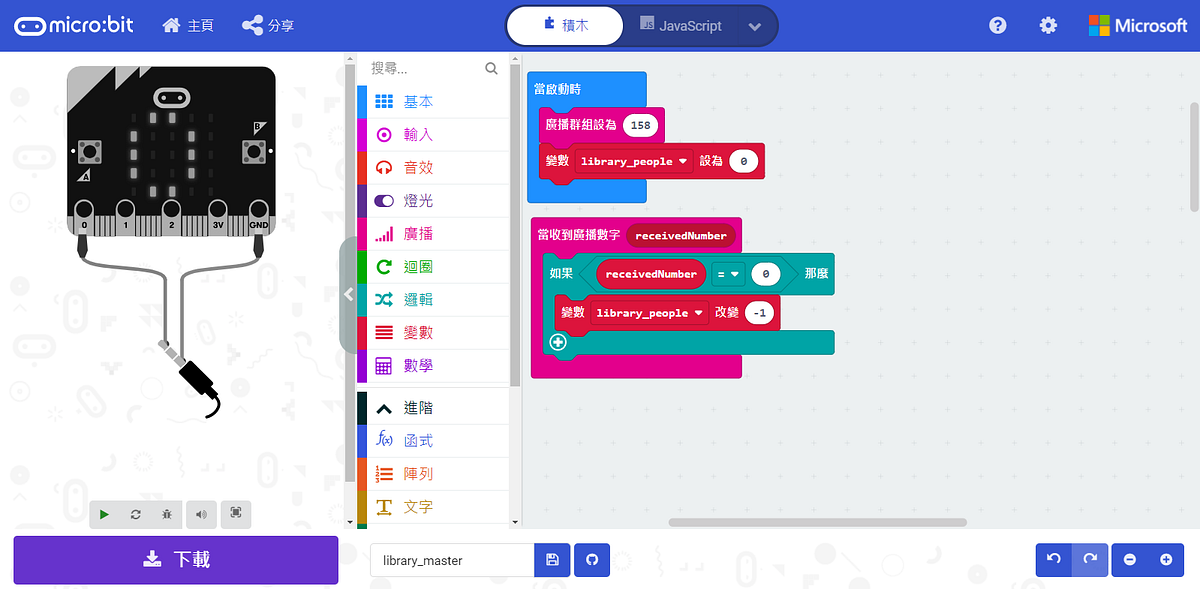

電路板Master(沒有接超音波的那組)程式 Step 2
從廣播拖出「當收到廣播數字時」，接著拉出如果的方塊進行判斷，並將上方的「recivedNumber」拖曳至<0=0>的左邊，放在如果和那麼中間，並把變數「library_people」改變-1拖到裡面

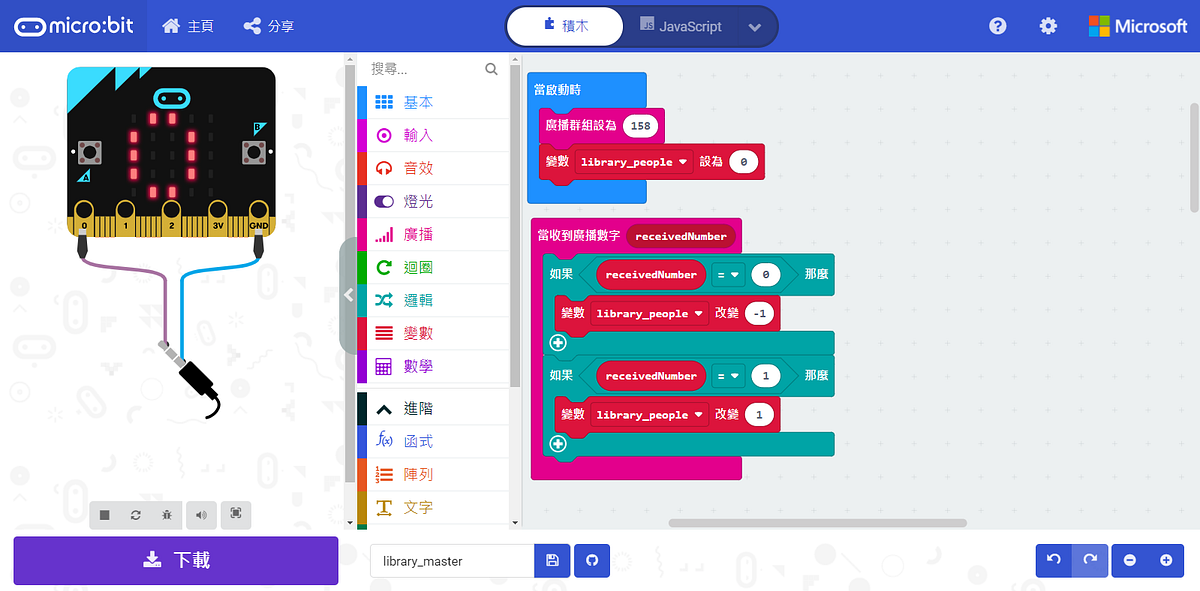

電路板Master(沒有接超音波的那組)程式 Step 3
從廣播拖出「當收到廣播數字時」，接著拉出如果的方塊進行判斷，並將上方的「recivedNumber」拖曳至<0=0>的左邊，1打在右邊，放在如果和那麼中間，並把變數「library_people」改變1(就是+1)拖到裡面

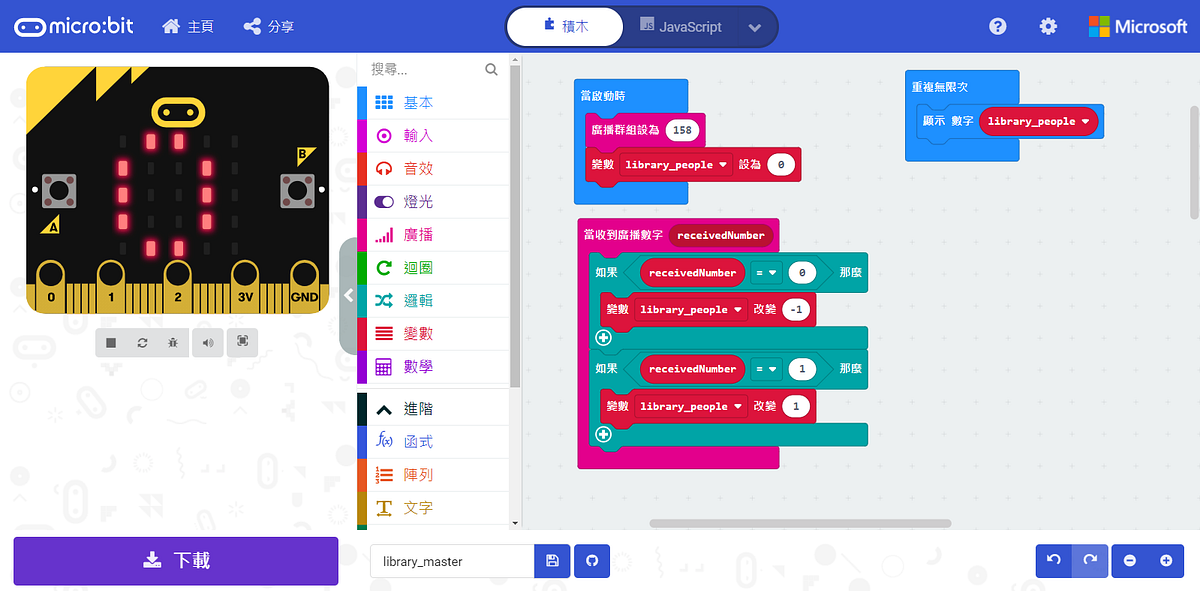

電路板Master(沒有接超音波的那組)程式 Step 4
拖出「重複無限次」，並放入顯示數字變數「library_people」

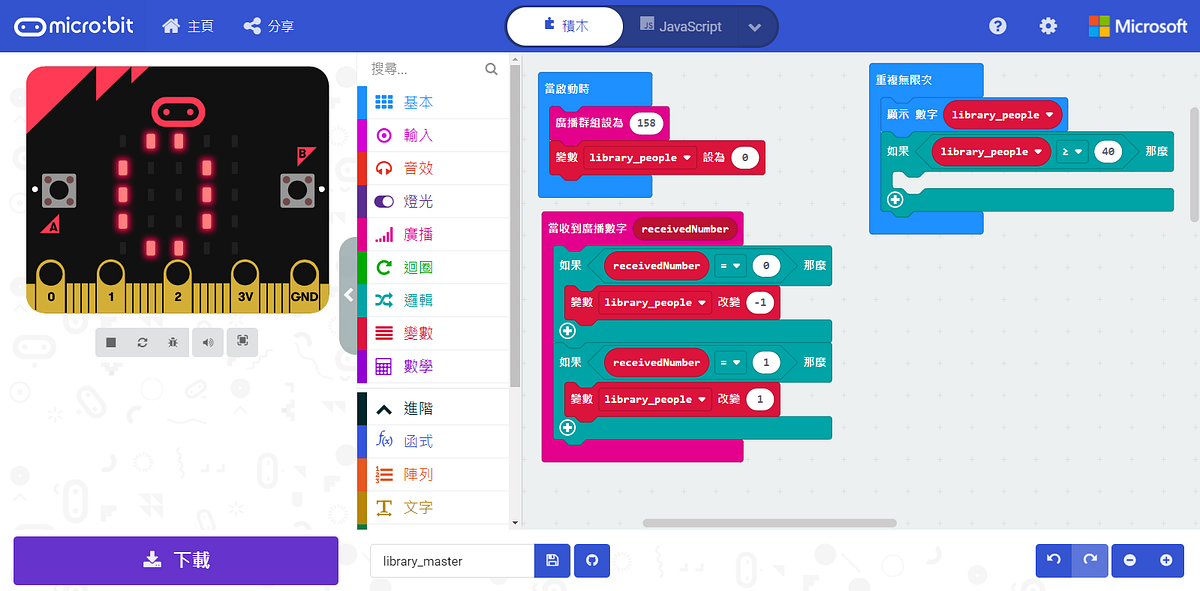

電路板Master(沒有接超音波的那組)程式 Step 5
拉出如果的方塊進行判斷，並放入變數「library_people」>或=40(人數可按需求自訂)

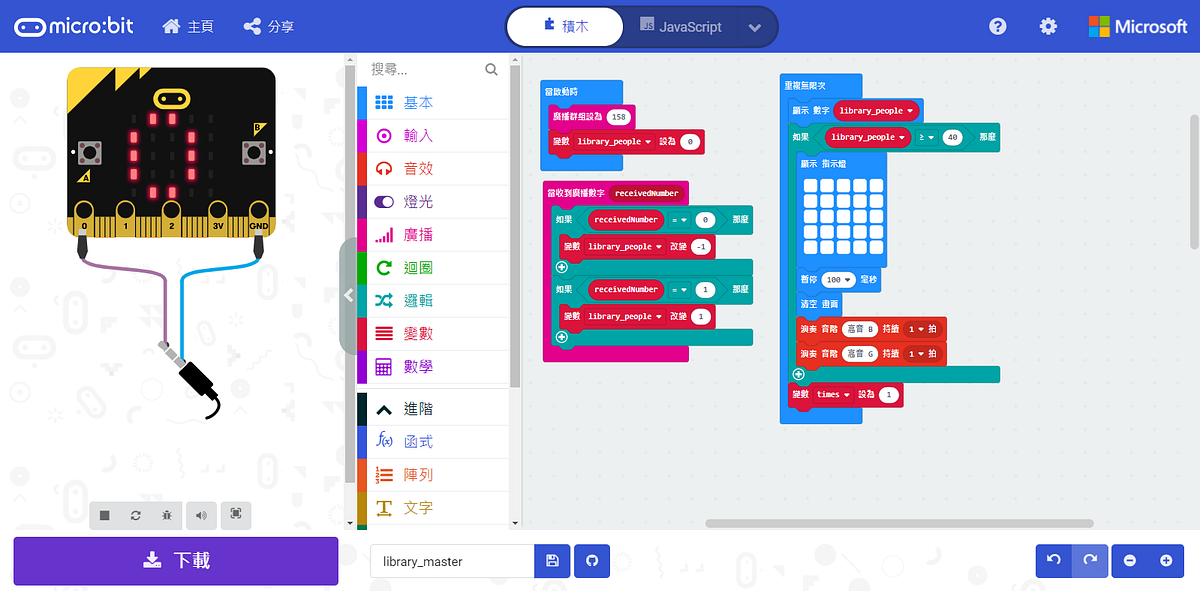

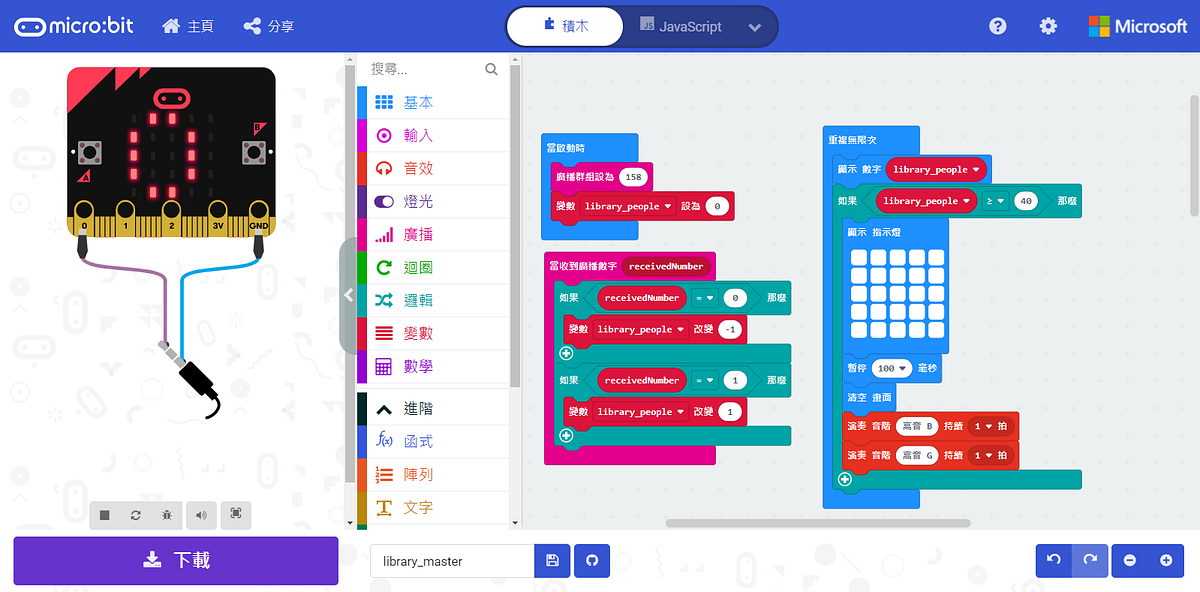

電路板Master(沒有接超音波的那組)程式 Step 6
在如果內部寫入以下程式，我們把他稱之為警示反應，反應的效果會是不斷閃燈和播放音效(有高低兩聲)
電路板Master(沒有接超音波的那組)程式 Step 7
接下來就要放速一個重複直到的程式，但make code沒有這個功能，反倒是Scratch才有，所以要先設定新變數「times」設為1
電路板Master(沒有接超音波的那組)程式 Step 8
拖出重複times次

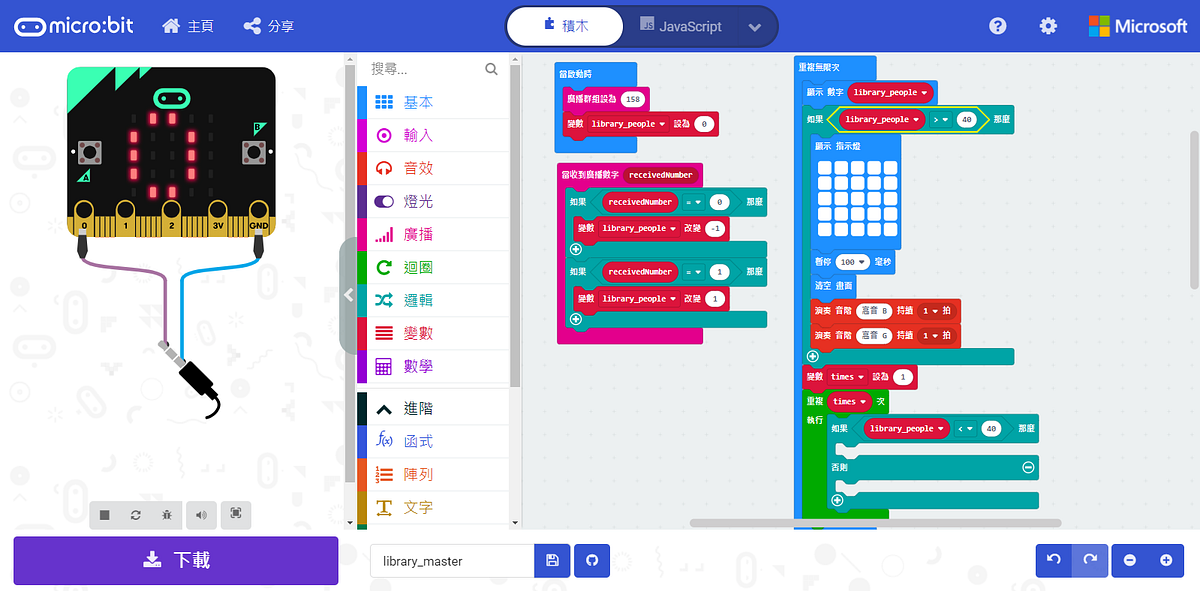

電路板Master(沒有接超音波的那組)程式 Step 9
拖出如果變數「library_people」>40那麼…-否則…

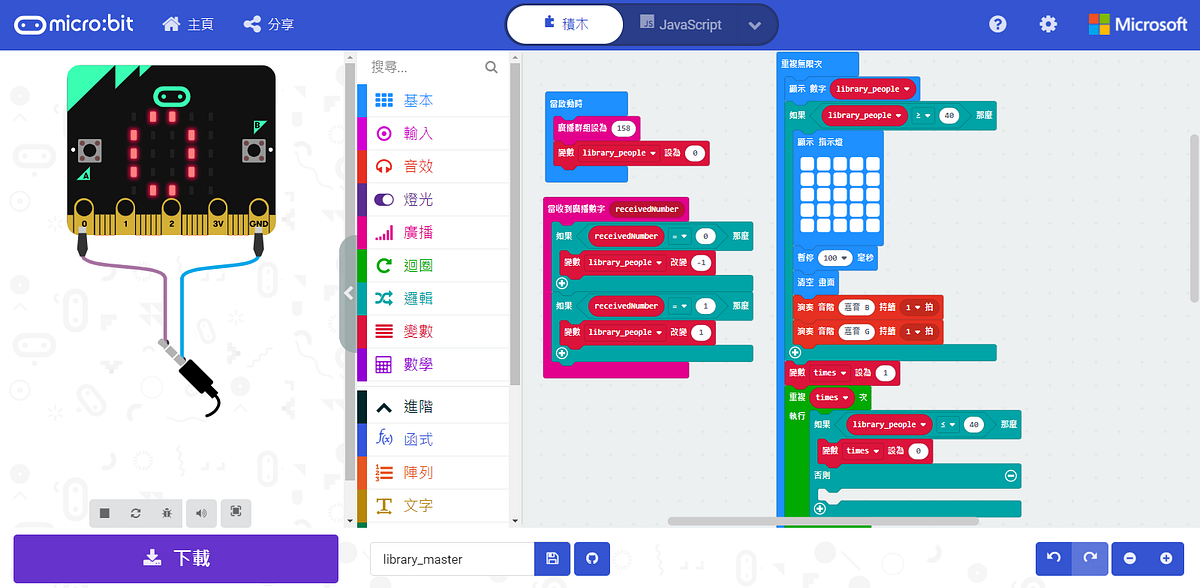

電路板Master(沒有接超音波的那組)程式 Step 10
把變數「times」設為0放到那麼後面

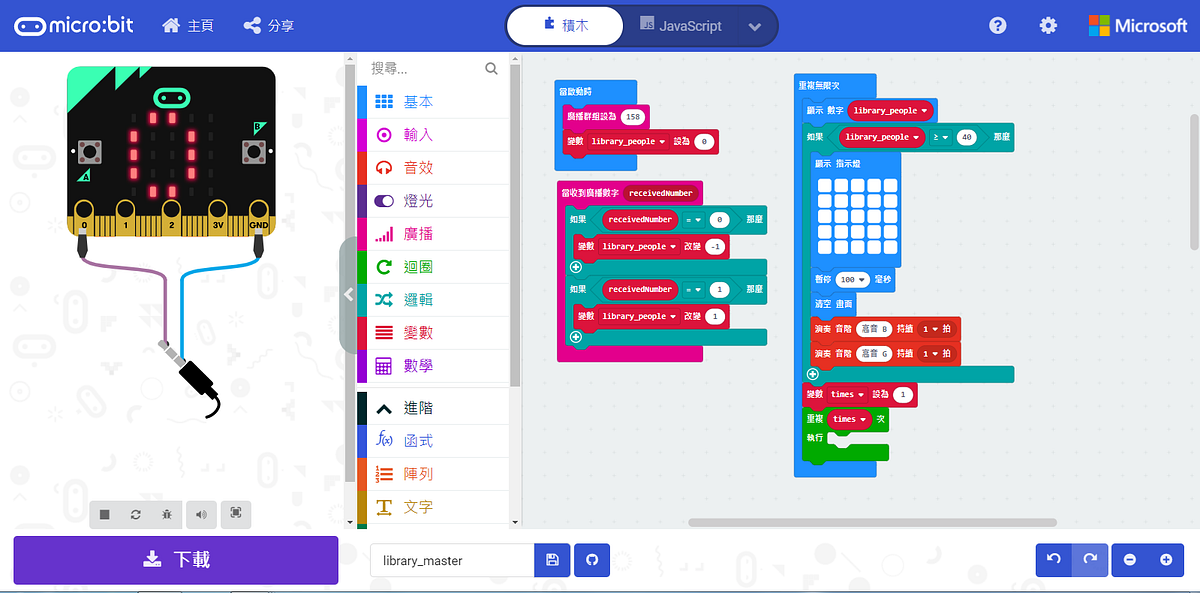

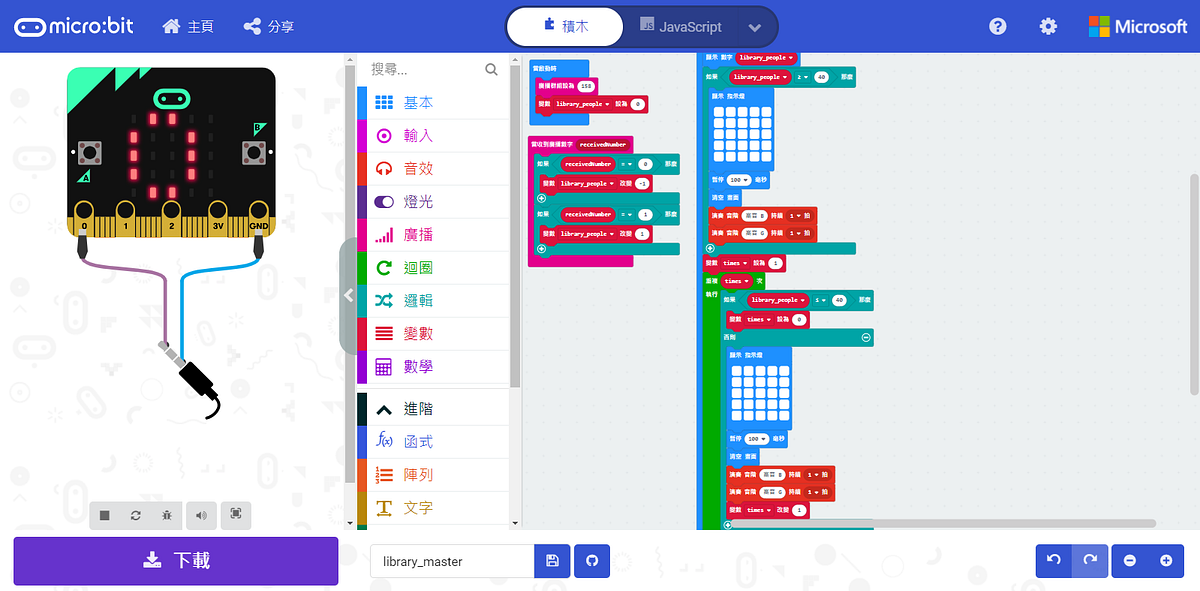

電路板Master(沒有接超音波的那組)程式 Step 11
把前面所說的警示反應放到否則後方，並加入變數「times」改變1放到那麼後面(※程式太小可以點圖片放大)
將雷切木板與電路板及超音波組合

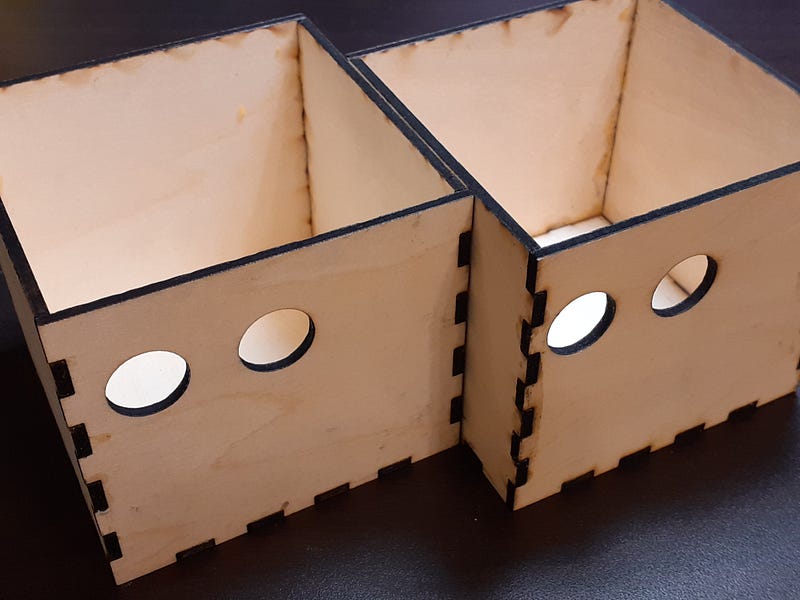

Step 1
將切好的兩個盒子組合好(建議用太棒膠固定)
Step 2

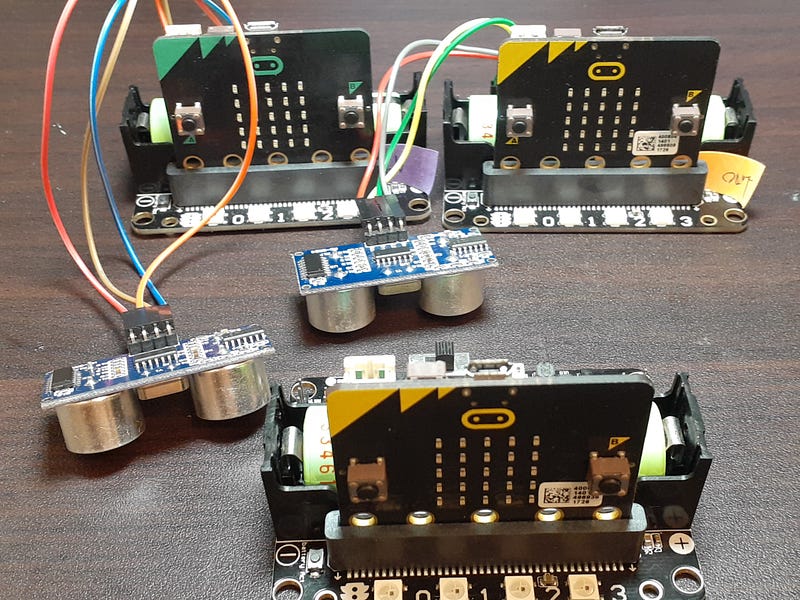

拿出組立好的電路板

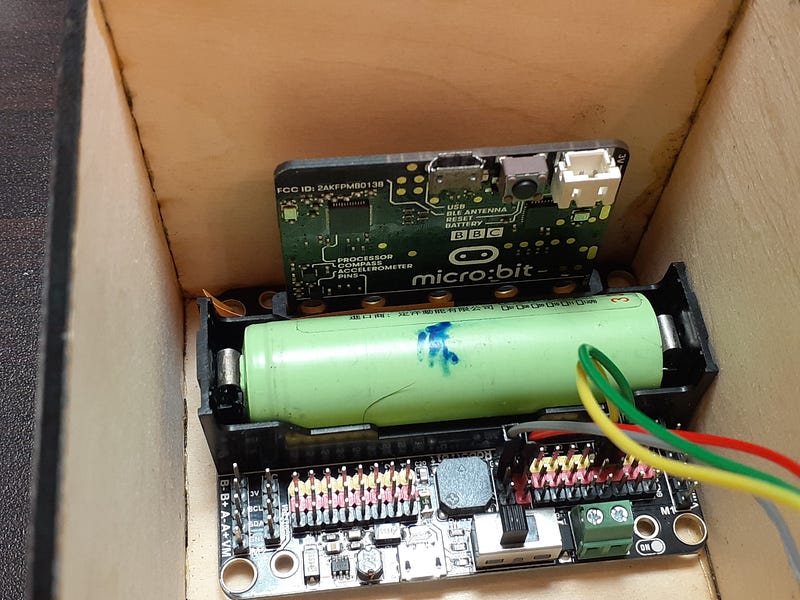

Step 3
將電路板放入(Micro:bit電路板正面要與有打洞的那面相對)
Step 4

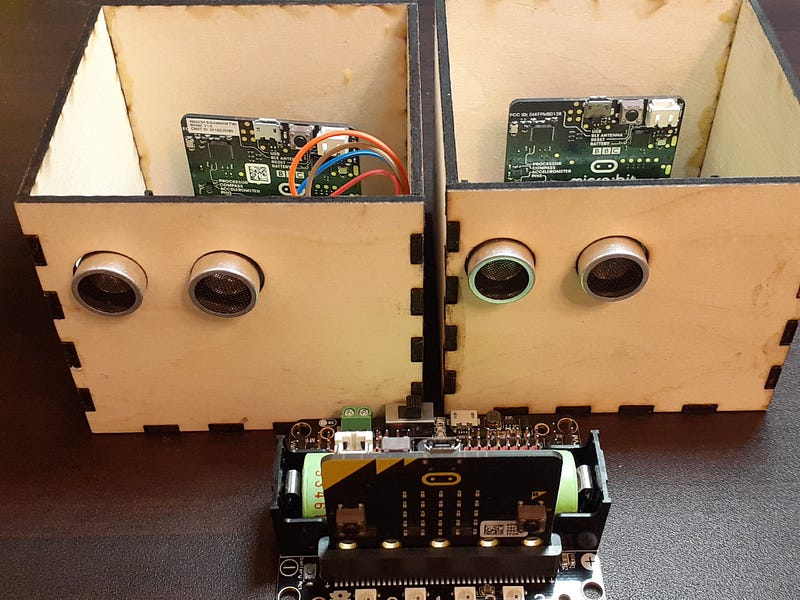

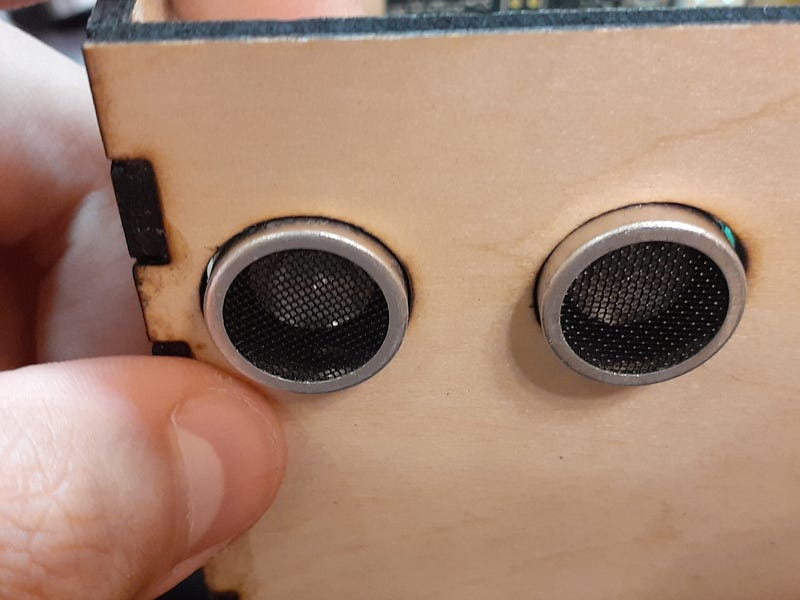

將超音波感測器正面對齊插入兩個洞內，並把線整理好
完成！！！
感謝各位的閱讀，此專案希望能幫助到更多人，對防疫有所貢獻，歡迎把本文轉發，讓更多人知道喲！
By 那個成天泡在電腦裡的梅森 on June 4, 2021.
