3日專案圖書館人數管制系統 Day-02

Hello,大家好我是梅森Mason，今天要繼續昨天的課程，首先先拿出昨天的材料，下文將分為五個大主題進行，今天講兩個，明天三個。

組裝電路板

Step 1

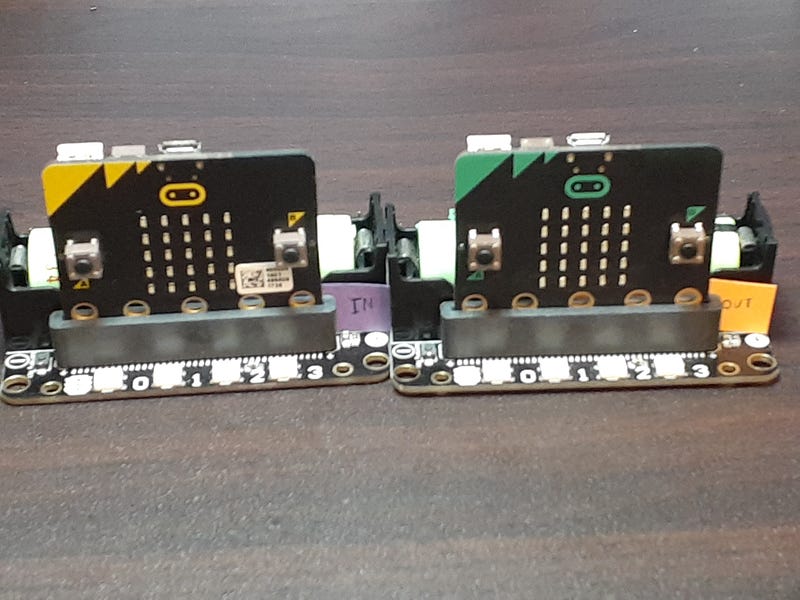

先將電路板組裝在一起，首先將三塊micro:bit和三塊robot:bit電路板分別組成下面的樣子，並robot:bit的插槽插上micro:bit，並分別在其中兩塊robot:bit的插槽和電池座中間分別塞入寫著”IN”和”OUT”的便條紙各一張(如下圖)

Step 2

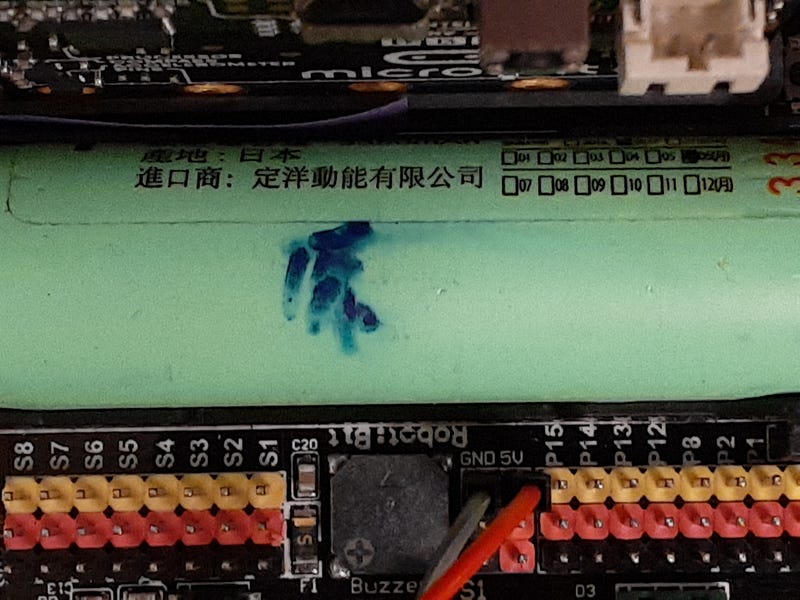

因為等下要連接超音波，需要使用5V的電源(除了這三排之外其他的正負極都是3.3V)，所以將線A(電源正極)插到電路板”IN”寫有”5V”字樣的那一排(三個紅色的都可以)，將線B(電源負極)插到電路板”IN”寫有”GND”字樣的那一排(三個黑色的都可以)

Step 3

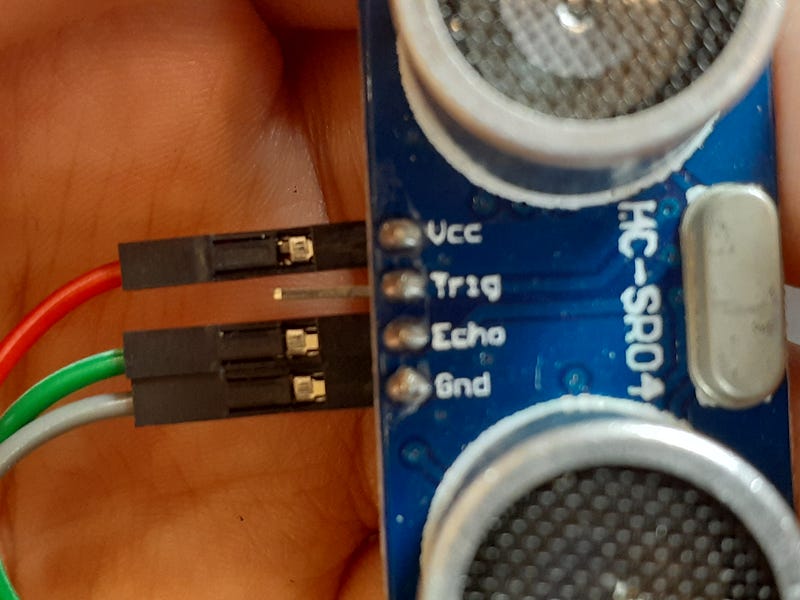

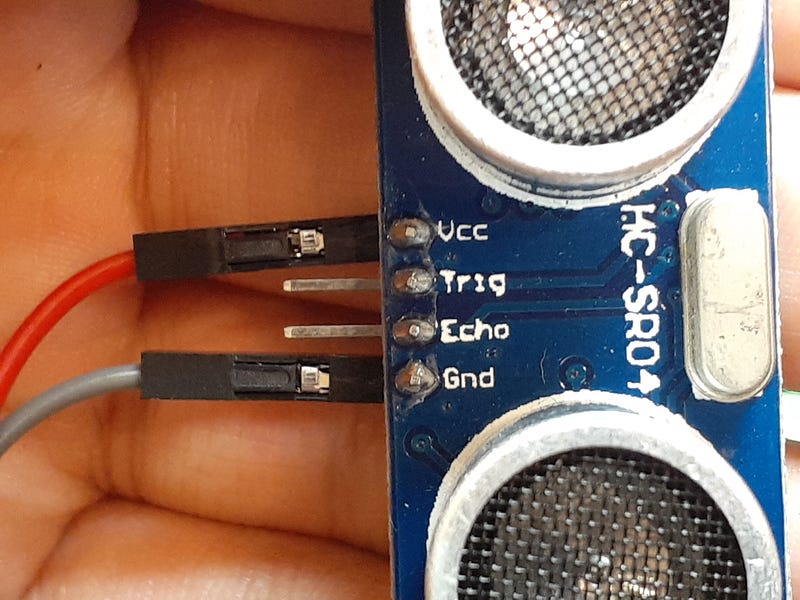

將線A插到超音波的”Vcc”上、線B插到超音波”Gnd”上

#小知識

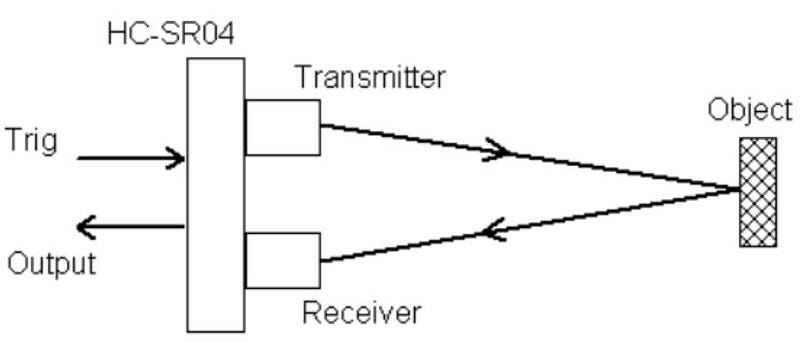

因為超音波偵測距離的方式如下圖，是使用左眼發出訊號，經過物體反彈後由右眼接收訊號，接著算出距離，所以使用”Trig”頭發出訊號，並由”Echo”(Output)端回送距離，並由電路板計算

Step 4

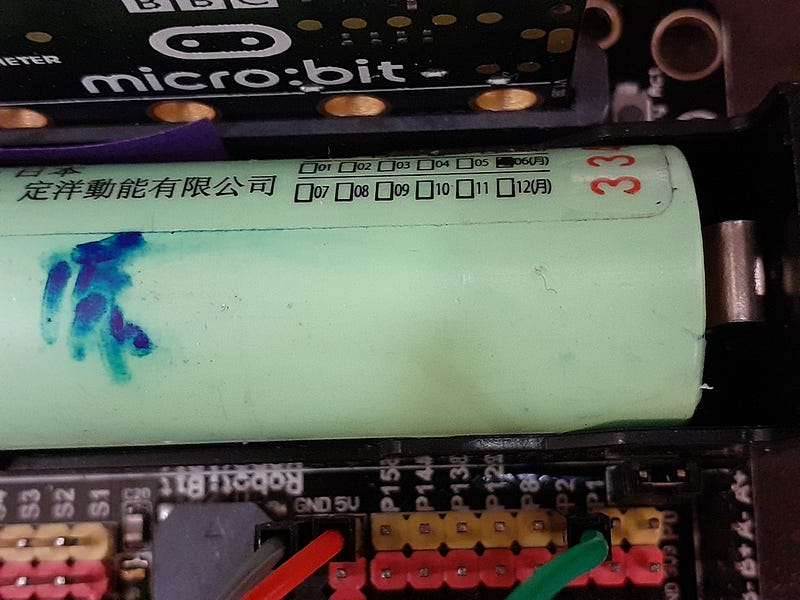

所以將線C(接收端)插到電路板”IN”寫有”P2”字樣的黃色訊號那格

Step 5

將線C插到超音波的”Echo”上

Step 6

所以將線C(接收端)插到電路板”IN”寫有”P2”字樣的黃色訊號那格

Step 7

將線C插到超音波的”Echo”上

Step 8

所以將線C(接收端)插到電路板”IN”寫有”P2”字樣的黃色訊號那格

Step 9

將線C插到超音波的”Echo”上

Step 10

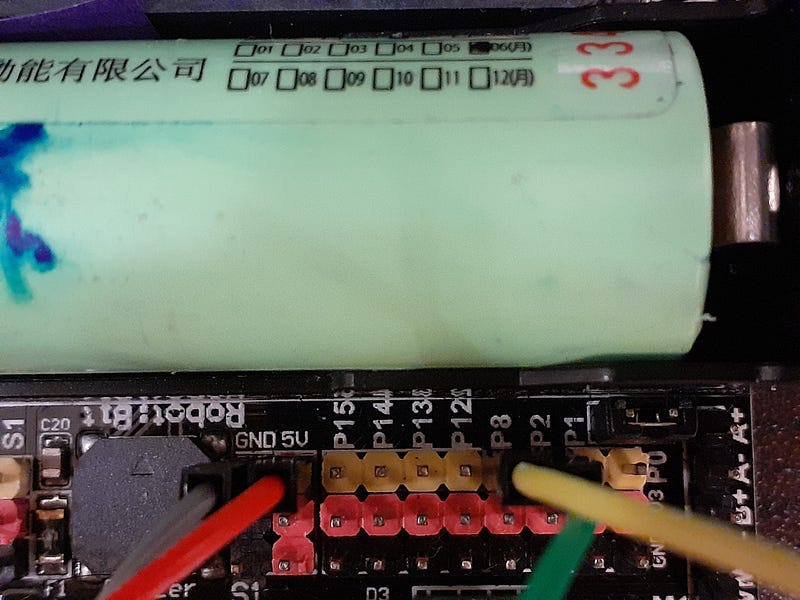

所以將線D(發訊端)插到電路板”IN”寫有”P8”字樣的黃色訊號那格

Step 11

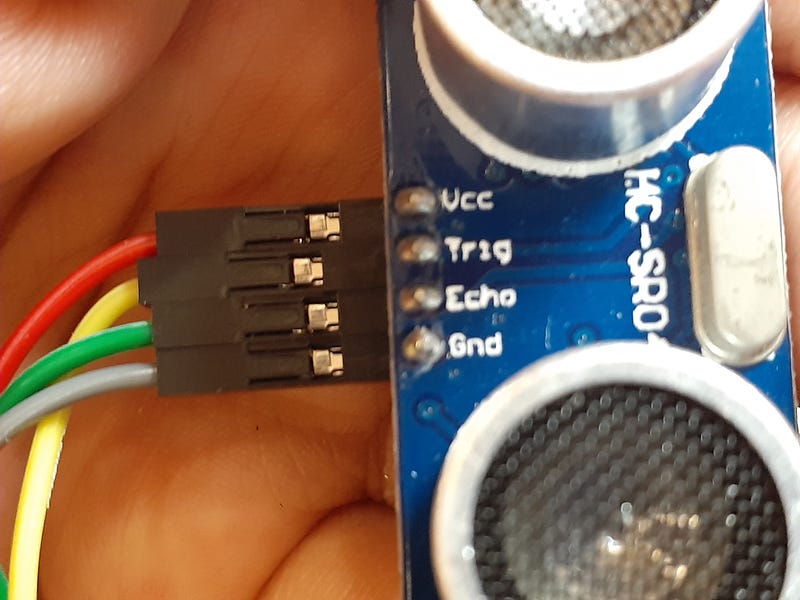

將線D插到超音波的”Trig”上

Step 12

將電路板”OUT”按照Step 2~Step11再做一遍(苦笑)

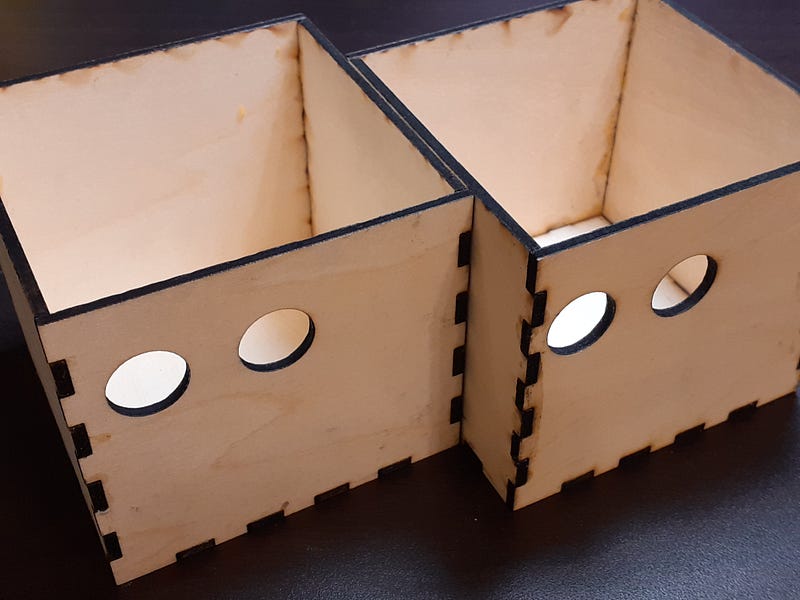

我們的超音波感測器電路板最後一定要裝外殼，經過多重考慮之後，我們打算要用雷切的盒子作為外殼，那就開始動工吧！

Step 1

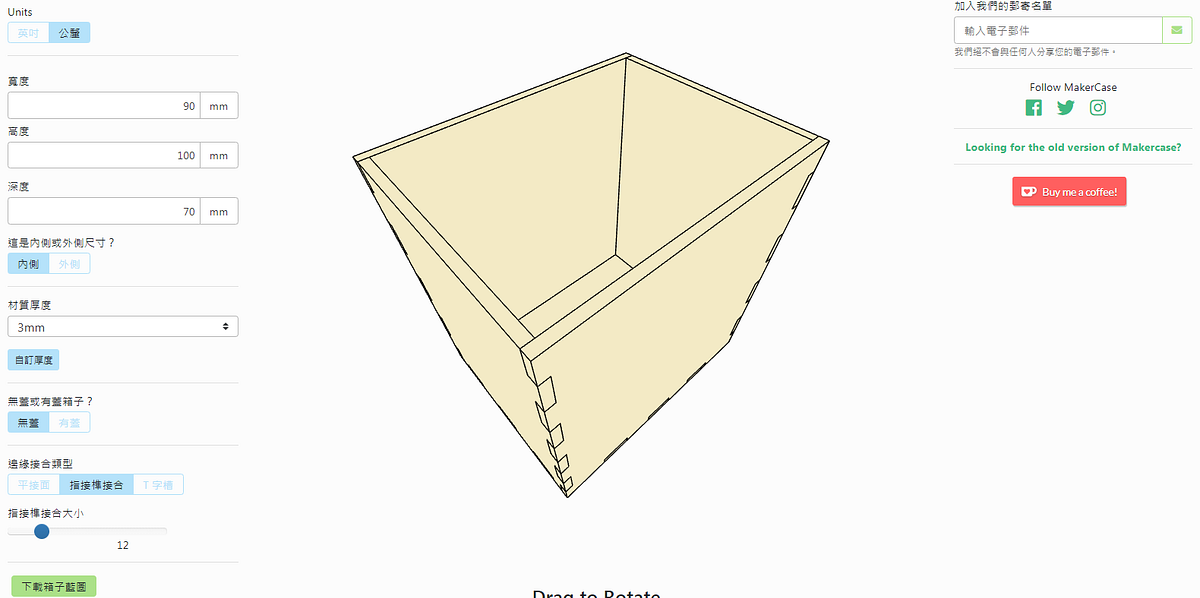

我們使用MakerCase網站製作箱子的底圖，將單位選擇成公釐，寬度填入90，高度填入100，深度填入70，選擇內側寬度，材料厚度為3mm，選擇指接榫接合，指接榫接合大小調整成適當大小，並按下「下載箱子藍圖」

Step 2

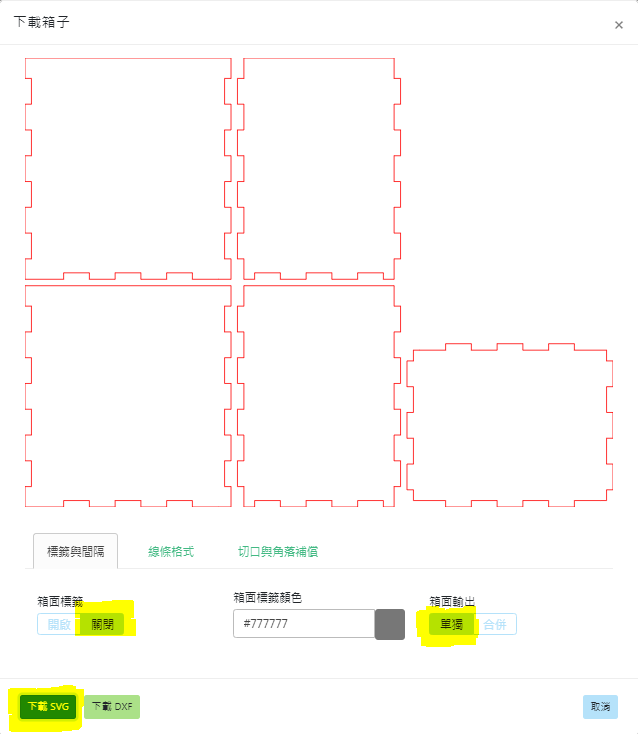

將箱子標籤關閉，並將箱面選為單獨輸出，並按下「下載SVG」

接著先不要雷切木板，把明天的文章看完再切，因為雷切底圖還需要再加工，明天會教各位

圖書館人數管制系統製作未完待續，請期待明天的文章。

希望這些課程能給各位讀者大大幫助，歡迎把本文轉發，讓更多人知道喲！
